步进电机接线图,8线步进电机接线

浏览次数:        日期:2020-06-24

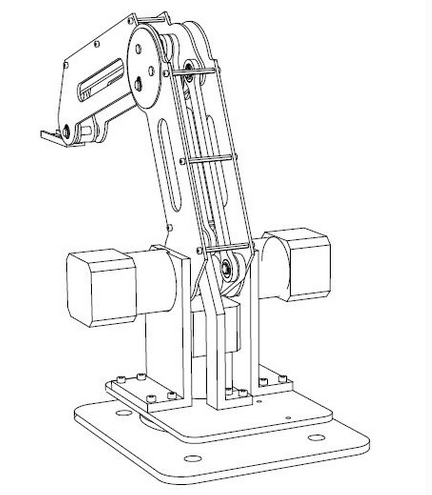

  步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给电机加一个脉冲信号,电机则转过一个步距角。步进电机是将电脉冲信号转变为角位移或线位移的开环控制电机,是现代数字程序控制系统中的主要执行元件,应用极为广泛。

  在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度,称为“步距角”,它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。

  工作原理

  通常电机的转子为永磁体,当电流流过定子绕组时,定子绕组产生一矢量磁场。该磁场会带动转子旋转一角度,使得转子的一对磁场方向与定子的磁场方向一致。当定子的矢量磁场旋转一个角度。转子也随着该磁场转一个角度。每输入一个电脉冲,电动机转动一个角度前进一步。它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。改变绕组通电的顺序,电机就会反转。所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。

  发热原理

  通常见到的各类电机,内部都是有铁芯和绕组线圈的。绕组有电阻,通电会产生损耗,损耗大小与电阻和电流的平方成正比,这就是我们常说的铜损,如果电流不是标准的直流或正弦波,还会产生谐波损耗;铁心有磁滞涡流效应,在交变磁场中也会产生损耗,其大小与材料,电流,频率,电压有关,这叫铁损。铜损和铁损都会以发热的形式表现出来,从而影响电机的效率。步进电机一般追求定位精度和力矩输出,效率比较低,电流一般比较大,且谐波成分高,电流交变的频率也随转速而变化,因而步进电机普遍存在发热情况,且情况比一般交流电机严重。

  步进电机接线图

  四相步进电机接线图

  8线步进电机接线图图解

  在没有电机说明书时,可以用万用表确认电机8引线的极性,具体步骤如下:

  A.先用万用表测量8个引线之间的电阻,可判断出4组线圈引线;

  B.由于只接1、6,2、8或1、6,7、4二个线圈电机也能正常转动,所以,在4个线圈中任选2个,接在驱动器上;

  如果电机不转,说明这2组线圈是A相线圈;另外2个线圈是B相的2个线圈;

  如果电机转动,说明这2个线圈一个是A相,一个是B相线圈;

  C.接2组线圈让电机转动后,再从剩下的2个线圈中任选一个线圈,串联在A相线圈上,如果电机电机正常转动了,说明该线圈是A相的另一个线圈;

  如果电机不转,将这个线圈的正负对调后再试一次,如果电机还不转,说明该线圈是B相的另一个线圈。

  D.用上述同样方法,可以确定最后一个线圈的极性。

  四相八线步进电机接法 :F1、F2接励磁电源,H1和C1用连线连起来,H2、C2接直流电源。如果需要反转只需改换一下连线这就是:将H1和C2连起来,H2、C1接直流电源就可以了。

  四相八线和两相四线步进电机的区别:

  两相步进电机在定子上只有两个绕组,有四根出线,整步为1.8°,半步为0.9°。在驱动器中,只要对两相绕组电流通断和电流方向进行控制就可以了。而四相步进电机在定子上有四个绕组,有八根出线,整步为0.9°,半步为0.45°,不过驱动器中需要对四个绕组进行控制,电路相对复杂了。
