步进电机型号代表什么意思?

浏览次数:        日期:2020-07-02

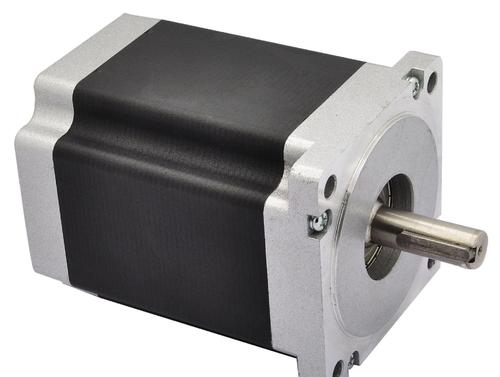

  步进电机型号代表什么意思?步进电机型号由4部分组成,分别代表机座号、电机类型(BYF代表混合式,BC代表反应式)、相数、电机转子齿数。

步进电机型号代表什么意思?

  1、机座号:又叫电机外径,一共有28、42、57、86、110、130型号。

  2、电机类型

  反应式:定子上有绕组、转子由软磁材料组成。结构简单、成本低、步距角小,可达1.2°、但动态性能差、效率低、发热大,可靠性难保证。

  永磁式:永磁式步进电机的转子用永磁材料制成,转子的极数与定子的极数相同。其特点是动态性能好、输出力矩大,但这种电机精度差,步矩角大(一般为7.5°或15°)。

  混合式:混合式步进电机综合了反应式和永磁式的优点,其定子上有多相绕组、转子上采用永磁材料,转子和定子上均有多个小齿以提高步矩精度。其特点是输出力矩大、动态性能好,步距角小,但结构复杂、成本相对较高。

  3、相数:产生不同对极N、S磁场的激磁线圈对数。常用m表示。

  4、转子齿数

  转子齿数是指定转子铁芯上转子小齿的数量。转子齿数的不同会改变单相各个线圈之间的互补性;改变线圈所匝链的磁链的极性,对单相线圈磁链的谐波成分造成影响,进而对电机的谐波特性造成影响,还影响电机的功率密度。

  步进电机型号代表什么意思?

  步进电机有步距角(涉及到相数)、静转矩、及电流三大要素组成。 三大要素确定,步进电机的型号便确定下来了。

  1、步距角的选择

  电机的步距角取决于负载精度的要求,将负载的最小分辨率(当量)换算到电机轴上,每个当量电机应走多少角度(包括减速)。电机的步距角应等于或小于此角度。

  2、静力矩的选择

  静力矩选择的依据是电机工作的负载,而负载可分为惯性负载和摩擦负载二种。单一的惯性负载和单一的摩擦负载是不存在的。直接起动时(一般由低速)时二种负载均要考虑,加速起动时主要考虑惯性负载,恒速运行进只要考虑摩擦负载。

  3、电流的选择

  静力矩一样的电机,由于电流参数不同,其运行特性差别很大,可依据矩频特性曲线图,判断电机的电流。
